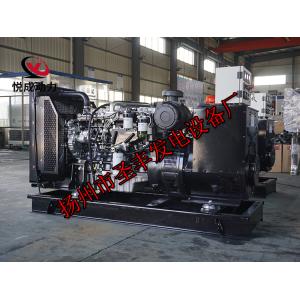

珀金斯系列柴油发电机组技术参数
一、技术规范
(1)机组型号:GF-500
常用功率(KW):500
备用功率(KW):514
频率:50Hz
输出电压:400/230V
转速:1500rpm
功率因数:COSΦ=0.8(滞后)
机组燃油耗(g/Kw*h):216
最大输出电流(A):900
相数/线数:三相四线
噪声LP7m:110db
外型尺寸(mm):3500*1600*2050
重量:4300Kg
(2)柴油机:
品牌:珀金斯
产地:美国
型号:2806C-E18TAG1A
汽缸数:6
汽缸排列方式:直列
型式:4冲程
进气方式:涡轮增压
供油方式:直喷
中冷方式:水中冷
缸径/行程:145/183mm
汽缸总排量L:18.1
压缩比:14.5:1
启动方式:24V直流电启动
水容量L:61
润滑油容量L:62
调速方式:电喷
冷却启动:闭式水冷却
燃油型号:国产0#轻柴油
机油型号:WD/40
净重:2050kg
尺寸:2545*1536*1808mm
(3)发电机:
品牌:圣丰
生产厂家:扬州市圣丰发电设备厂
产地:扬州
型号:SF-500-4(全铜无刷)
材质:纯铜
绝缘等级:H
电压控制方式:AVR
电压:≤4%
额定电压(V):400/230
防护等级:IP23
频率:50Hz
相数/接线:三相四线/Y型绕接
频率调整率(%):≤±0.5(稳态)+10~-7(瞬态)
电压调整率(%):≤±0.5(稳态)+20~-15(瞬态)
频率波动率(%):≤±0.5
电压波动率(%):≤±0.5
